O que são as 7 ferramentas da qualidade
As 7 ferramentas da qualidade são métodos simples e visuais para coletar, organizar, analisar dados e controlar processos. Foram reunidas e divulgadas no Japão por Kaoru Ishikawa, que defendia que a maior parte dos problemas do chão de fábrica pode ser resolvida com elas, sem estatística avançada.
Juntas, elas cobrem o caminho do dado bruto ao processo sob controle.

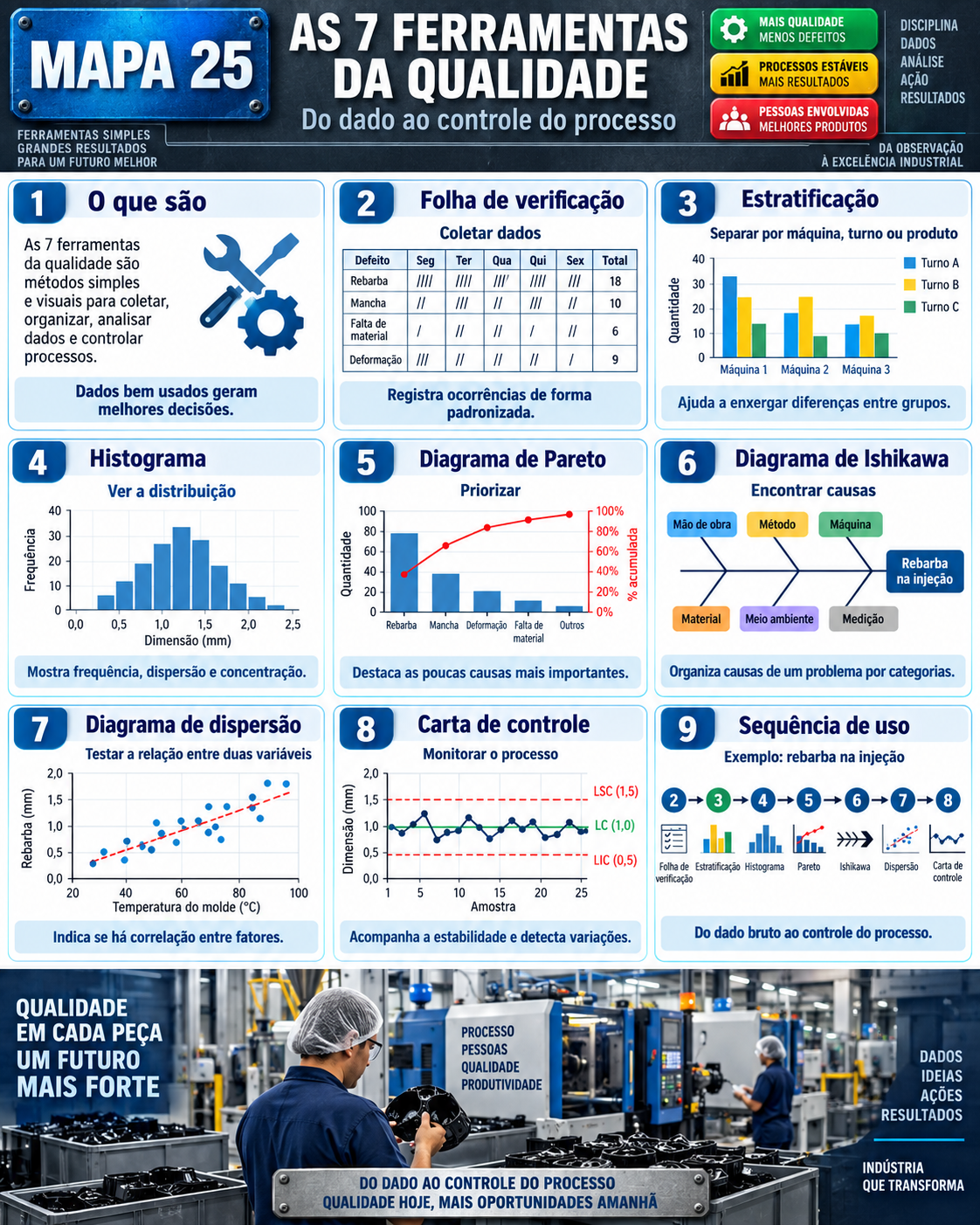

Mapa visual das 7 ferramentas
O mapa mostra cada ferramenta com um minigráfico e a sequência de uso em um problema real de rebarba na injeção.

As ferramentas, uma a uma
| Ferramenta | Para que serve | Pergunta que responde |
|---|---|---|
| Folha de verificação | Coletar dados de forma padronizada | Quantas vezes cada defeito acontece? |
| Estratificação | Separar os dados por máquina, turno, produto ou fornecedor | Onde o problema se concentra? |
| Histograma | Mostrar a distribuição de uma medida | Como a dimensão varia? |
| Diagrama de Pareto | Ordenar causas pela importância | O que atacar primeiro? |
| Diagrama de Ishikawa | Organizar causas possíveis em categorias | Quais são as causas prováveis? |
| Diagrama de dispersão | Testar a relação entre duas variáveis | Uma coisa influencia a outra? |
| Carta de controle | Acompanhar o processo ao longo do tempo | O processo está estável? |
Sequência de uso: rebarba na injeção
- Folha de verificação: a equipe registra por uma semana os defeitos por tipo e dia; a rebarba é o defeito mais frequente.
- Estratificação: separando por máquina e turno, a rebarba se concentra na máquina 1, no turno A.
- Histograma: a espessura da rebarba mostra uma distribuição deslocada, não apenas casos isolados.
- Pareto: a rebarba é o defeito mais frequente e vira a prioridade.
- Ishikawa: a equipe levanta causas nos 6M e suspeita da temperatura do molde.
- Dispersão: o gráfico de temperatura do molde contra tamanho da rebarba mostra correlação positiva.
- Carta de controle: depois do ajuste, a dimensão é acompanhada para garantir que a melhoria se mantém.
Para aprofundar cada ferramenta
- Diagrama de Pareto, com percentual acumulado e regra 80/20.
- Diagrama de Ishikawa, com os 6M e a ligação com os 5 porquês.
- CEP e cartas de controle, com cálculo dos limites.
- Cp e Cpk, que usam o histograma e a carta para medir capabilidade.
Cuidado com a dispersão: correlação não é causa
O diagrama de dispersão mostra se duas variáveis andam juntas, mas não prova que uma causa a outra. Uma terceira variável pode explicar as duas. Confirme a causa com um teste controlado: mude um fator, mantenha os outros e veja o efeito.
Onde entram no PDCA e no DMAIC
No PDCA, folha, estratificação, histograma, Pareto, Ishikawa e dispersão apoiam o Planejar; a carta de controle apoia o Verificar e o Agir. No DMAIC, elas aparecem principalmente nas fases Medir, Analisar e Controlar.
Erros comuns
- Coletar dados sem definir antes o que se quer responder.
- Usar categorias confusas na folha de verificação.
- Pular a estratificação e misturar máquinas e turnos.
- Tratar correlação como causa.
- Fazer gráficos e não agir.
Perguntas frequentes
Quais são as 7 ferramentas da qualidade?
Folha de verificação, estratificação, histograma, diagrama de Pareto, diagrama de Ishikawa, diagrama de dispersão e carta de controle.
Quem criou as 7 ferramentas da qualidade?
Elas foram reunidas e divulgadas por Kaoru Ishikawa no Japão, a partir de técnicas já existentes.
Em que ordem usar as ferramentas?
Uma sequência comum é coletar, estratificar, ver a distribuição, priorizar, buscar causas, testar relações e controlar.
Qual a diferença entre histograma e Pareto?
O histograma mostra a distribuição de uma medida; o Pareto ordena categorias, como tipos de defeito, pela frequência ou custo.
Algumas listas trocam a estratificação pelo fluxograma?
Sim. Há versões com fluxograma no lugar da estratificação; ambas são usadas.
Fontes
- ISHIKAWA, K. Guide to Quality Control. Tóquio: Asian Productivity Organization.
- TAGUE, N. R. The Quality Toolbox. Milwaukee: ASQ Quality Press.
- WERKEMA, C. Ferramentas Estatísticas Básicas do Lean Seis Sigma. Rio de Janeiro: Elsevier.
