O que é o diagrama de Ishikawa
O diagrama de Ishikawa, também chamado de espinha de peixe ou diagrama de causa e efeito, é uma ferramenta visual para organizar as possíveis causas de um problema. O problema (efeito) fica na cabeça do peixe e as causas são agrupadas nas espinhas por categoria.
Ele foi popularizado por Kaoru Ishikawa, engenheiro japonês e um dos nomes centrais do controle de qualidade no Japão. O ganho não está no desenho em si, e sim na conversa estruturada que ele força: a equipe olha todas as frentes antes de escolher uma explicação.

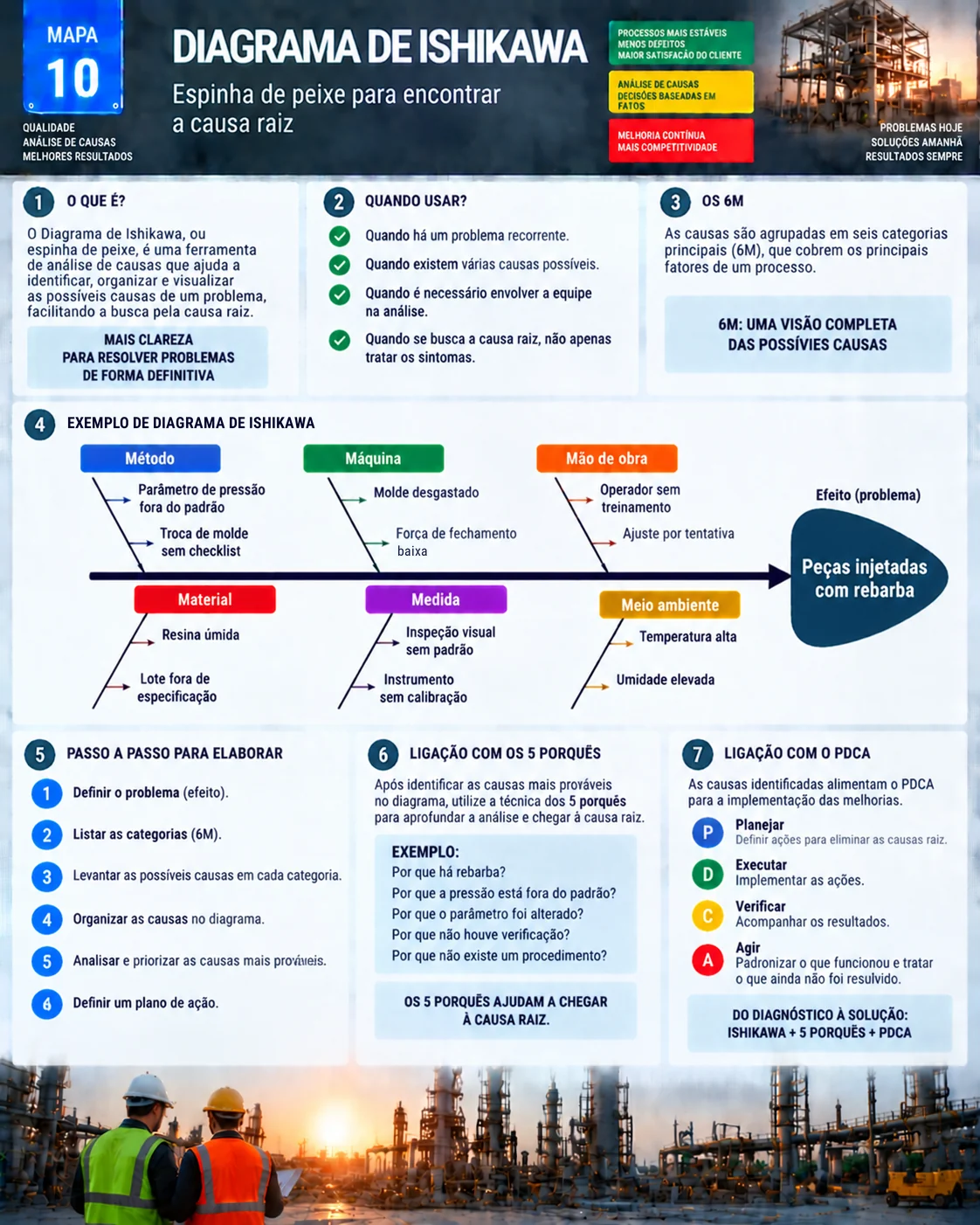

Mapa visual do diagrama de Ishikawa
O mapa resume quando usar, as seis categorias, um exemplo completo de rebarba em peças injetadas e a ligação com os 5 porquês e o PDCA.
Quando usar
- Quando há um problema recorrente e a causa não é óbvia.
- Quando existem várias causas possíveis e opiniões diferentes na equipe.
- Quando é preciso envolver pessoas de áreas diferentes na análise.
- Quando o objetivo é chegar à causa raiz, e não só tratar o sintoma.
As categorias 6M
| Categoria | Perguntas típicas |
|---|---|
| Método | O procedimento existe, está claro e é seguido? |
| Máquina | O equipamento, o molde ou a ferramenta estão em condição? |
| Mão de obra | As pessoas foram treinadas? Há ajuste por tentativa? |
| Material | A matéria-prima está dentro da especificação? |
| Medida | O instrumento está calibrado? O critério de inspeção é claro? |
| Meio ambiente | Temperatura, umidade, iluminação ou poeira influenciam? |
Em serviços e escritórios, as categorias podem mudar (políticas, procedimentos, pessoas, sistemas), mas a lógica é a mesma.
Exemplo: peças injetadas com rebarba
| Categoria | Causas levantadas |
|---|---|
| Método | Parâmetro de pressão fora do padrão; troca de molde sem checklist |
| Máquina | Molde desgastado; força de fechamento baixa |
| Mão de obra | Operador sem treinamento; ajuste por tentativa |
| Material | Resina úmida; lote fora de especificação |
| Medida | Inspeção visual sem padrão; instrumento sem calibração |
| Meio ambiente | Temperatura alta; umidade elevada |
Doze causas possíveis em vez de uma suspeita. O próximo passo é priorizar com dados: verificar o registro de parâmetros, medir a umidade da resina e inspecionar o molde, em vez de discutir quem tem razão.
Como fazer, passo a passo
- Defina o problema (efeito) de forma específica e mensurável: "rebarba em 4% das peças da injetora 3".
- Desenhe a espinha e liste as categorias (6M).
- Levante as causas em cada categoria com a equipe, de preferência no gemba.
- Organize, separando causas de sintomas e agrupando repetições.
- Analise e priorize as causas mais prováveis com dados.
- Defina um plano de ação para as causas confirmadas.
Ligação com os 5 porquês
O Ishikawa abre o leque; os 5 porquês aprofundam cada causa provável. No exemplo:
- Por que há rebarba? Porque a pressão de injeção está acima do padrão.
- Por que a pressão está fora do padrão? Porque o parâmetro foi alterado.
- Por que foi alterado? Porque um operador ajustou para compensar falha de preenchimento.
- Por que não houve verificação? Porque não existe checklist de parâmetros na troca de turno.
- Por que não existe? Porque o procedimento nunca foi padronizado.
A causa raiz é a falta de padrão, e a ação vira trabalho padronizado, não uma bronca no operador.
Ligação com o PDCA
No PDCA, o Ishikawa entra no Planejar: definir o problema e analisar causas. Depois vem Executar as ações, Verificar se a rebarba caiu e Agir padronizando o que funcionou. O relatório A3 costuma trazer o diagrama na seção de análise.
Erros comuns e checklist
- Problema definido de forma vaga.
- Lista de culpados em vez de causas.
- Parar no desenho, sem verificar as causas com dados.
- Fazer sozinho, sem quem conhece o processo.
- Escolher a causa pela opinião mais forte da sala.
- Efeito específico e mensurável.
- Equipe de áreas diferentes.
- Causas nas 6 categorias.
- Causas prováveis verificadas com dados.
- Plano de ação com responsável e prazo.
Perguntas frequentes
O que é o diagrama de Ishikawa?
É uma ferramenta visual, em forma de espinha de peixe, que organiza as possíveis causas de um problema em categorias.
Quais são os 6M?
Método, máquina, mão de obra, material, medida e meio ambiente.
Qual a diferença entre Ishikawa e 5 porquês?
O Ishikawa levanta muitas causas possíveis; os 5 porquês aprofundam uma causa até a raiz. Os dois se completam.
Quem criou o diagrama de Ishikawa?
Kaoru Ishikawa, engenheiro japonês e um dos pioneiros do controle de qualidade no Japão.
Como priorizar as causas?
Verifique as mais prováveis com dados do processo; um diagrama de Pareto ajuda a mostrar quais pesam mais.
Fontes
- ISHIKAWA, K. Introduction to Quality Control. Tóquio: 3A Corporation.
- ISHIKAWA, K. Guide to Quality Control. Tóquio: Asian Productivity Organization.
- WERKEMA, C. Ferramentas Estatísticas Básicas do Lean Seis Sigma. Rio de Janeiro: Elsevier.
