CEP: como usar cartas de controle no chão de fábrica

O que é CEP

Todo processo varia. Dois eixos usinados na mesma máquina, pelo mesmo operador e com o mesmo programa nunca saem com o diâmetro idêntico. O Controle Estatístico de Processo (CEP) usa essa variação a favor da fábrica: em vez de descobrir o problema na inspeção final, a equipe acompanha o processo enquanto ele roda e reage quando o comportamento muda.

A ferramenta central do CEP é a carta de controle: um gráfico da medida ao longo do tempo, com uma linha central e dois limites calculados com os dados do próprio processo. Pontos dentro dos limites e sem padrão indicam um processo estável. Um ponto fora, ou uma sequência suspeita, indica que algo mudou e merece investigação antes de virar refugo.

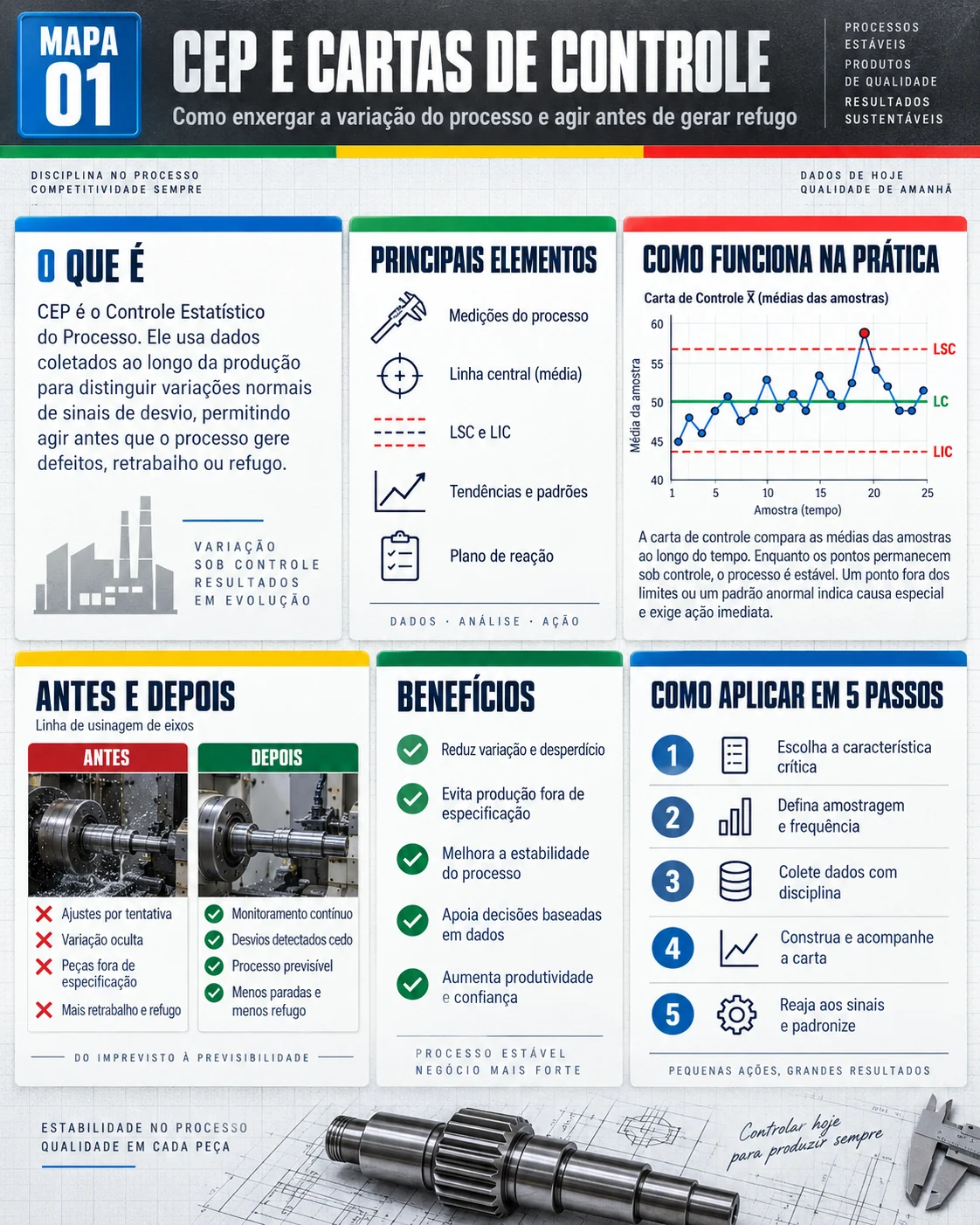

Mapa visual do CEP

O mapa abaixo resume o conceito, os elementos, uma carta X-barra com sinal de causa especial, o antes e depois de uma linha de usinagem e o passo a passo de implantação. Ele pode ser baixado e usado em treinamentos e no quadro do setor.

Origem: de Shewhart à indústria japonesa

A carta de controle foi proposta por Walter A. Shewhart nos anos 1920, no sistema Bell, nos Estados Unidos. Segundo o NIST/SEMATECH e-Handbook of Statistical Methods, o modelo de Shewhart define a linha central e os limites a partir da média e do desvio padrão da estatística acompanhada. A ideia simples por trás disso é separar a variação que faz parte do sistema daquela que tem causa identificável.

W. Edwards Deming levou essas ideias ao Japão no pós-guerra, e o controle estatístico virou parte da base de qualidade da indústria japonesa. Hoje o CEP aparece em requisitos de clientes automotivos, na fase de controle do Six Sigma e em qualquer fábrica que precise provar que seu processo é previsível.

Causas comuns e causas especiais

Entender os dois tipos de variação é metade do CEP:

O erro mais caro é confundir os dois. Ajustar a máquina a cada pequena variação natural, o famoso ajuste por reflexo, aumenta a variação em vez de reduzir. Ignorar um sinal de causa especial deixa o problema produzindo refugo até alguém perceber.

Qual carta de controle usar

Dados de medida carregam mais informação que dados de passa ou não passa. Sempre que a característica puder ser medida, prefira as cartas por variáveis: elas percebem a mudança mais cedo e com amostras menores.

Como calcular os limites da carta X-barra e R

Exemplo: uma célula usina eixos com diâmetro nominal de 25,00 mm. A cada hora, o operador mede 5 peças consecutivas (subgrupo de n = 5). Depois de 20 subgrupos, a média das médias deu X̿ = 25,000 mm e a média das amplitudes deu R̄ = 0,050 mm.

Carta da média: LSC = X̿ + A₂·R̄  |  LC = X̿  |  LIC = X̿ − A₂·R̄
Carta da amplitude: LSC = D₄·R̄  |  LC = R̄  |  LIC = D₃·R̄

Com n = 5, o LSC da média fica em 25,000 + 0,577 × 0,050 = 25,029 mm e o LIC em 24,971 mm. Na carta da amplitude, LSC = 2,114 × 0,050 = 0,106 mm e LIC = 0.

Limite de controle não é limite de especificação. O limite de controle é a voz do processo, calculado com os dados. A especificação é a voz do cliente, que vem do desenho. Um processo pode estar sob controle e ainda produzir fora da tolerância, e o contrário também acontece.

Fonte: NIST/SEMATECH, Shewhart X-bar and R and S Control Charts.

Como ler a carta: os sinais de causa especial

O ponto fora do limite é o sinal mais conhecido, mas não o único. As regras da Western Electric, apresentadas pelo NIST, dividem a carta em faixas de 1, 2 e 3 desvios padrão e consideram sinal:

1. 1 ponto além de 3 desvios, fora do LSC ou do LIC.
2. 2 de 3 pontos consecutivos além de 2 desvios, do mesmo lado.
3. 4 de 5 pontos consecutivos além de 1 desvio, do mesmo lado.
4. 8 pontos consecutivos do mesmo lado da linha central.

Quanto mais regras, mais alarmes falsos. Escolha um conjunto, escreva no procedimento e mantenha.

Diante de um sinal, o operador segue o plano de reação do posto: segrega o que foi produzido desde a última amostra boa, avisa o líder, investiga a causa (os 5 porquês ajudam) e anota tudo no diário de bordo da carta. É o mesmo espírito do jidoka: parar no primeiro sinal para não passar defeito adiante.

Fonte: NIST/SEMATECH, What are Variables Control Charts?.

Como implantar o CEP passo a passo

1. Escolha poucas características críticas, as que o cliente sente ou que geram mais refugo. Começar com dezenas de cartas é o caminho mais rápido para o CEP virar papel.
2. Valide o sistema de medição. Se o instrumento varia quase tanto quanto o processo, a carta passa a medir o instrumento. Um estudo de repetibilidade e reprodutibilidade (R&R) tira a dúvida.
3. Defina o subgrupo racional e a frequência: peças consecutivas, retiradas juntas, com frequência suficiente para pegar a mudança antes que ela vire lote perdido.
4. Colete de 20 a 25 subgrupos, calcule os limites e confira a estabilidade. Se houver causas especiais nesse período, investigue, elimine e recalcule.
5. Treine o operador para medir, plotar e reagir. A carta fica no posto, à vista, como parte da gestão visual.
6. Revise os limites só quando o processo mudar de verdade, por exemplo depois de uma melhoria comprovada.

Exemplos industriais

• Usinagem: diâmetro e comprimento em carta X-barra e R, com subgrupo a cada hora ou a cada troca de ferramenta.
• Envase de alimentos e cosméticos: peso líquido em carta X-barra e S, para não encher demais (custo) nem de menos (reclamação e autuação).
• Injeção plástica: proporção de peças com rebarba ou falha de preenchimento em carta p, por turno.
• Montagem automotiva: torque de aperto em carta I-MR, quando cada medida vem da parafusadeira com registro eletrônico.
• Pintura: número de defeitos por peça pintada em carta c ou u.

Estabilidade primeiro, capabilidade depois

Só faz sentido calcular a capabilidade de um processo estável. Com a carta sob controle, o desvio padrão pode ser estimado por σ = R̄ / d₂. No exemplo, σ = 0,050 / 2,326 ≈ 0,0215 mm. Se a especificação do eixo for 25,00 ± 0,10 mm:

Cp = (LSE − LIE) / 6σ = 0,20 / 0,129 ≈ 1,55
Cpk = menor entre (LSE − média) / 3σ e (média − LIE) / 3σ

Com o processo centrado em 25,000, o Cpk também fica perto de 1,55. Se a média desviar para 25,05, o Cp continua igual, mas o Cpk cai para cerca de 0,78, porque o processo encosta no limite superior. É comum o cliente exigir Cpk mínimo de 1,33, e valores maiores em características críticas ou estudos iniciais; a referência é sempre o requisito do cliente.

Erros comuns

• Usar o limite de especificação no lugar do limite de controle.
• Ajustar a máquina a cada ponto, reagindo a causa comum.
• Preencher a carta no fim do turno, só para a auditoria.
• Recalcular os limites toda semana, o que esconde a deriva lenta.
• Criar cartas sem plano de reação: o operador vê o sinal e não sabe o que fazer.
• Medir com instrumento sem validação.

Benefícios

• Menos refugo e retrabalho, porque a mudança aparece antes de virar lote.
• Menos dependência da inspeção final: a qualidade é controlada na origem.
• Decisões com dados: a carta mostra quando agir e, tão importante quanto, quando não mexer.
• Base confiável para estudos de capabilidade e para projetos de melhoria.
• Operador com autonomia e responsabilidade sobre o próprio posto.

Checklist de implantação

• Característica crítica escolhida e justificada.
• Sistema de medição validado.
• Subgrupo, tamanho e frequência definidos.
• Limites calculados com 20 a 25 subgrupos estáveis.
• Plano de reação escrito e treinado.
• Carta no posto, preenchida no momento da medição.
• Diário de bordo com as causas especiais encontradas.
• Revisão periódica pela liderança no gemba.

Perguntas frequentes

O que significa CEP?

Controle Estatístico de Processo: o uso de ferramentas estatísticas, principalmente a carta de controle, para monitorar o processo e separar a variação natural das causas especiais.

Qual a diferença entre limite de controle e limite de especificação?

O limite de controle é calculado com os dados do processo e mostra o que ele consegue fazer. O limite de especificação vem do cliente ou do desenho e mostra o que é aceitável.

Quantas amostras preciso para calcular os limites?

O usual é coletar de 20 a 25 subgrupos de um processo estável antes de fixar os limites.

Quando usar a carta p em vez da X-barra e R?

Quando o dado é atributo, como peça boa ou ruim. Se a característica pode ser medida, a carta X-barra e R detecta mudanças mais cedo.

CEP e Six Sigma são a mesma coisa?

Não. O CEP é uma ferramenta de monitoramento; o Six Sigma é uma metodologia de projetos de melhoria que usa o CEP na fase de controle do DMAIC.
