Qué es el mapeo de procesos
El mapeo de procesos es la representación gráfica de las etapas, decisiones, responsables, entradas y salidas de un proceso, desde la primera actividad hasta el resultado entregado al cliente. El mapa muestra cómo ocurre realmente el trabajo, para que el equipo vea retrabajos, esperas y etapas sin responsable.
Los formatos más usados son el diagrama de flujo, el diagrama de carriles (swimlane) y el BPMN. Para una visión macro use el SIPOC; para medir tiempos de material e información, el mapeo de la cadena de valor (VSM). Este artículo cubre los símbolos, el paso a paso y un ejemplo con números.

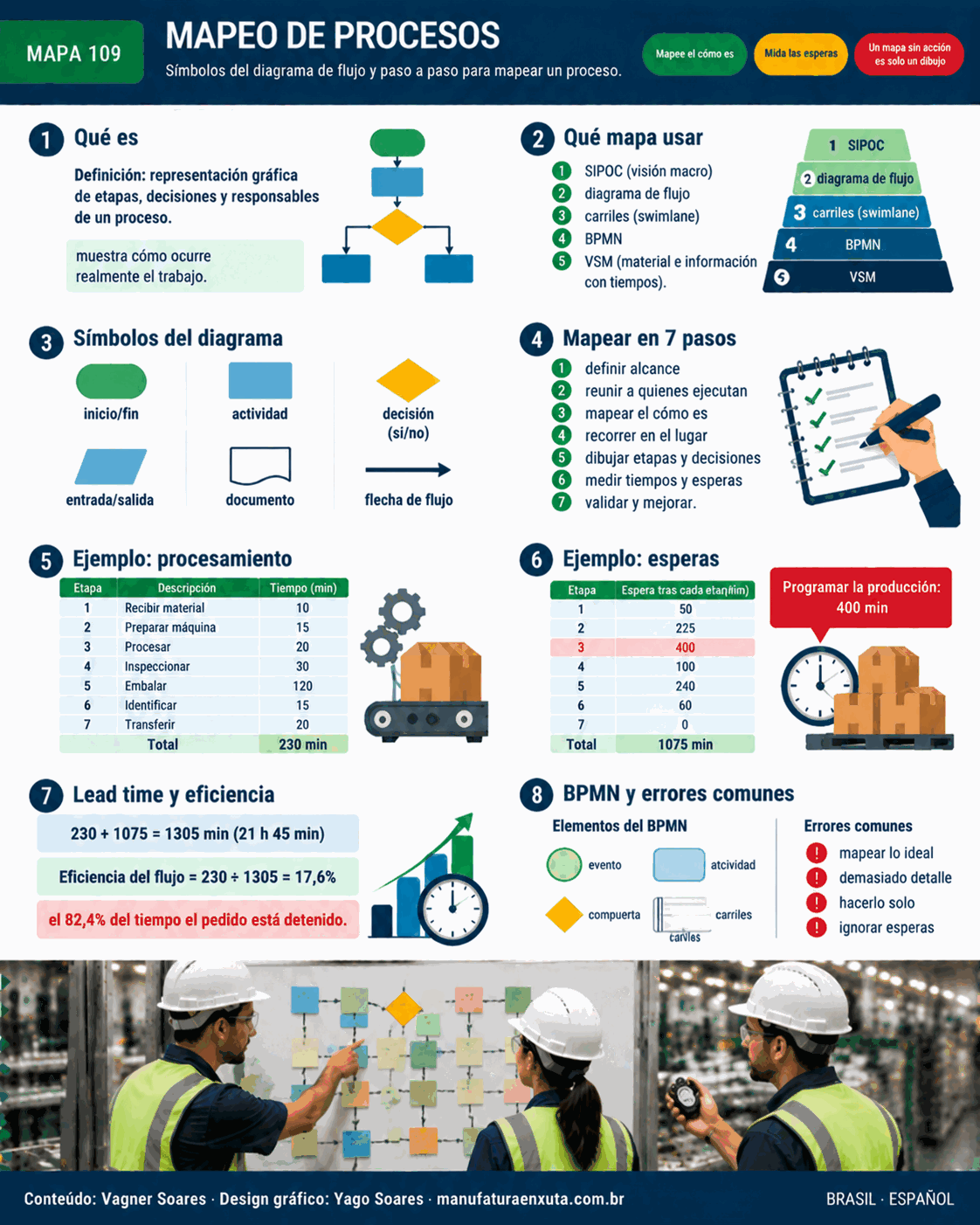

Mapa visual del mapeo de procesos
El mapa reúne los símbolos del diagrama de flujo y el paso a paso para mapear un proceso.
Qué tipo de mapa usar
Cada técnica responde una pregunta distinta. Elija según la decisión que el mapa debe apoyar:
| Técnica | Qué muestra | Cuándo usar |
|---|---|---|
| SIPOC | Visión macro: proveedor, entrada, proceso, salida, cliente | Delimitar el alcance antes de detallar |
| Diagrama de flujo | Etapas y decisiones en secuencia | Documentar un proceso simple o capacitar |
| Carriles (swimlane) | Diagrama de flujo con un carril por responsable | Encontrar traspasos y esperas entre áreas |
| BPMN | Notación estándar con eventos, tareas y compuertas | Procesos de negocio complejos o automatización |
| VSM | Flujo de material e información con tiempos | Reducir el lead time en manufactura |
Símbolos del diagrama de flujo
El diagrama de flujo usa pocos símbolos estandarizados (la norma ISO 5807 trata el tema). En la práctica bastan seis:
| Símbolo | Significado |
|---|---|
| Óvalo (terminador) | Inicio y fin del proceso |
| Rectángulo | Actividad o etapa de procesamiento |
| Rombo | Decisión con salidas "sí" y "no" |
| Paralelogramo | Entrada o salida de datos, material o información |
| Documento | Formulario, informe o registro generado |
| Flecha | Sentido del flujo entre los símbolos |
Reglas simples: flujo de izquierda a derecha o de arriba hacia abajo, una entrada y una salida por rectángulo, y cada rombo con al menos dos salidas rotuladas. Al nombrar las etapas use verbo más objeto: "Analizar crédito", no "Crédito".
Cómo mapear un proceso en 7 pasos
- Defina el objetivo y el alcance. ¿Dónde empieza y termina el proceso? Use un SIPOC para fijar los límites.
- Reúna a quienes lo ejecutan. Incluya al menos a una persona de cada etapa; quien lo hace conoce las excepciones.
- Mapee el "cómo es", no el "cómo debería ser". Registre lo que ocurre hoy, incluidos atajos y retrabajos.
- Recorra el proceso en el lugar. Acompañe un pedido real de principio a fin, como en una caminata al gemba.

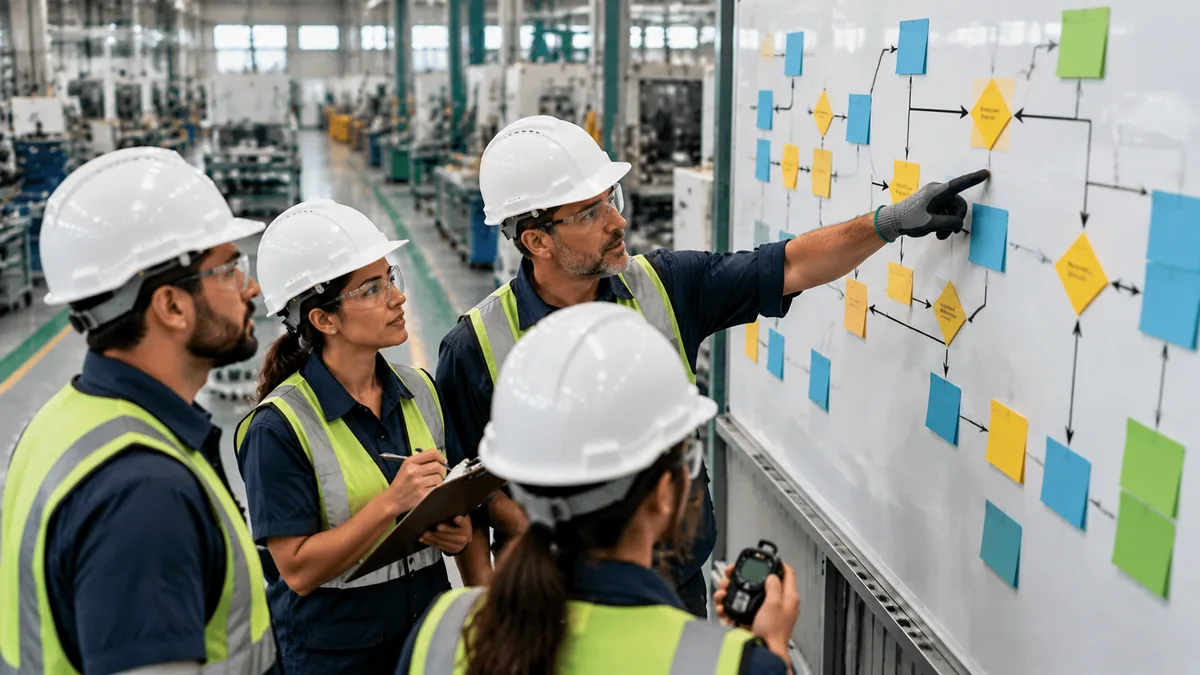

- Dibuje las etapas y decisiones. Empiece con notas adhesivas en la pared; después pase al software.
- Mida tiempos y esperas. Anote el tiempo de procesamiento de cada etapa y la espera entre ellas.
- Valide y mejore. Revise el mapa con quienes ejecutan, marque los desperdicios y dibuje el "cómo será" con un ciclo PDCA.
Ejemplo: atención de un pedido bajo encargo
Ejemplo ficticio. El proceso va desde la recepción del pedido hasta el despacho. Tiempos en minutos, medidos en un pedido seguido de principio a fin:
| Etapa | Actividad | Procesamiento (min) | Espera tras la etapa (min) |
|---|---|---|---|
| 1 | Recibir el pedido | 10 | 50 |
| 2 | Analizar el crédito | 15 | 225 |
| 3 | Programar la producción | 20 | 400 |
| 4 | Separar los materiales | 30 | 100 |
| 5 | Producir | 120 | 240 |
| 6 | Inspeccionar | 15 | 60 |
| 7 | Despachar | 20 | 0 |
| Total | 230 | 1075 |
Cálculos:
- Tiempo de procesamiento: 10 + 15 + 20 + 30 + 120 + 15 + 20 = 230 min.
- Espera total: 50 + 225 + 400 + 100 + 240 + 60 + 0 = 1075 min.
- Lead time del pedido: 230 + 1075 = 1305 min, es decir, 21 h 45 min.
- Eficiencia del flujo: 230 ÷ 1305 = 17,6%. O sea, el 82,4% del tiempo el pedido está detenido.
Eficiencia del flujo = tiempo de procesamiento ÷ lead time total
La mayor espera es la de "Programar la producción": 400 min, cerca del 31% del lead time. El mapa señala el objetivo: antes de acelerar la producción (120 min), reduzca la fila de programación y el análisis de crédito (225 min). Para el cálculo completo del plazo, vea lead time.
BPMN: cuándo vale la pena
El BPMN (Business Process Model and Notation) es una notación estándar, mantenida por el OMG y publicada también como ISO/IEC 19510. Sus elementos principales:
- Eventos (círculos): inicio, intermedio y fin.
- Actividades (rectángulos redondeados): tareas y subprocesos.
- Compuertas (rombos): decisiones y ramas en paralelo.
- Flujos de secuencia (flechas) y carriles dentro de piscinas, que muestran quién hace qué.
Use BPMN cuando el proceso cruza varias áreas, tiene eventos (como la llegada de un mensaje) o se automatizará en software. Para una operación de planta, un diagrama de flujo con carriles suele bastar. En procesos administrativos, el Lean Office usa el mismo mapa para encontrar desperdicios. Después de mapear y mejorar, registre el resultado en un procedimiento operativo estándar.
Errores comunes al mapear procesos
- Mapear lo ideal. El mapa del "debería ser" esconde los problemas reales.
- Demasiado detalle. Nadie lee un mapa de 80 cajas. Haga un nivel macro y detalle solo el tramo crítico.
- Hacerlo solo. Sin quienes ejecutan, el mapa sale mal y nadie lo adopta.
- Ignorar las esperas. Solo aparecen las actividades; la ganancia está en las filas entre ellas.
- El mapa se vuelve un cuadro. Sin acción de mejora con responsable y plazo, el mapa es solo un dibujo.
- Mezclar niveles. No combine macroproceso e instrucción de trabajo en el mismo dibujo.
Preguntas frecuentes
¿Qué es el mapeo de procesos?
Es la representación gráfica de las etapas, decisiones y responsables de un proceso, usada para entender, documentar y mejorar el trabajo.
¿Cuál es la diferencia entre diagrama de flujo y BPMN?
El diagrama de flujo usa pocos símbolos libres; el BPMN es una notación estándar, con eventos, compuertas y carriles, apropiada para procesos de negocio complejos.
¿Cuál es la diferencia entre mapeo de procesos y VSM?
El mapeo describe etapas y decisiones; el VSM agrega el flujo de material e información con tiempos e inventarios, para reducir el lead time.
¿Cuáles son los símbolos básicos de un diagrama de flujo?
Óvalo (inicio y fin), rectángulo (actividad), rombo (decisión), paralelogramo (entrada o salida), documento y flecha de flujo.
¿Qué herramienta usar para mapear?
Empiece con notas adhesivas y papel kraft en la pared. Luego use cualquier software de diagramas; la herramienta importa menos que la participación de quienes ejecutan.
¿Cómo se calcula la eficiencia del flujo?
Divida el tiempo de procesamiento entre el lead time total. En el ejemplo, 230 ÷ 1305 = 17,6%.
Fuentes
- ROTHER, M.; SHOOK, J. Aprendiendo a Ver. Lean Enterprise Institute.
- HARRINGTON, H. J. Business Process Improvement. New York: McGraw-Hill, 1991.
- DUMAS, M. et al. Fundamentals of Business Process Management. Berlin: Springer.
- OMG. Business Process Model and Notation (BPMN), versión 2.0. Object Management Group, 2011.
- ISO 5807. Information processing: documentation symbols and conventions for data, program and system flowcharts. ISO.
