Qué es el diagrama de Ishikawa
El diagrama de Ishikawa, también llamado espina de pescado o diagrama de causa y efecto, es una herramienta visual para ordenar las posibles causas de un problema. El problema (efecto) va en la cabeza del pescado y las causas se agrupan en las espinas por categoría.
Lo popularizó Kaoru Ishikawa, ingeniero japonés y uno de los grandes nombres del control de calidad en Japón. El valor no está en el dibujo, sino en la conversación estructurada que obliga a tener: el equipo revisa todos los frentes antes de quedarse con una explicación.

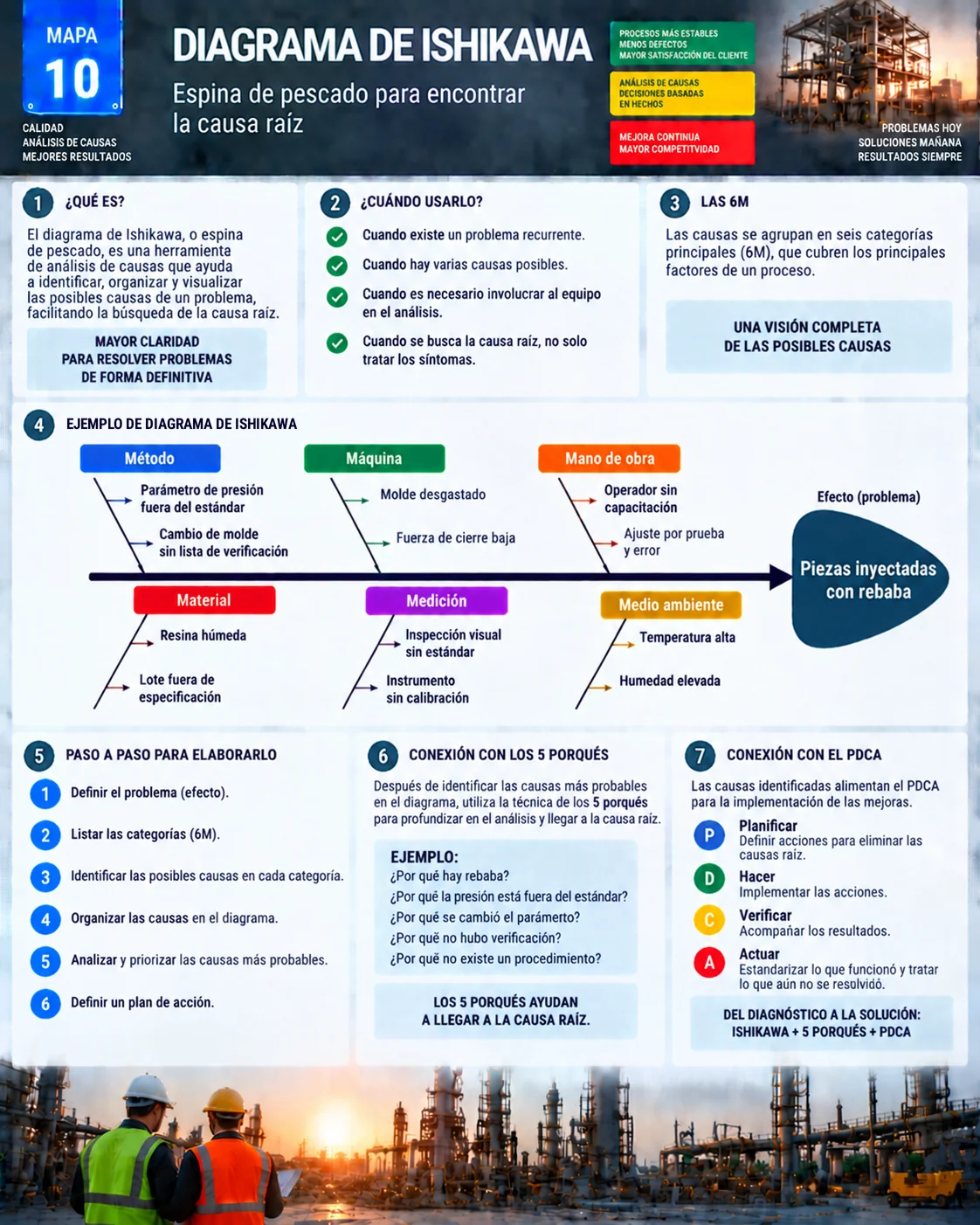

Mapa visual del diagrama de Ishikawa
El mapa resume cuándo usarlo, las seis categorías, un ejemplo completo de rebaba en piezas inyectadas y la relación con los 5 porqués y el PDCA.
Cuándo usarlo
- Cuando hay un problema recurrente y la causa no es evidente.
- Cuando hay varias causas posibles y opiniones distintas en el equipo.
- Cuando conviene involucrar a personas de diferentes áreas.
- Cuando se busca la causa raíz y no solo tratar el síntoma.
Las categorías 6M
| Categoría | Preguntas típicas |
|---|---|
| Método | ¿El procedimiento existe, es claro y se cumple? |
| Máquina | ¿El equipo, el molde o la herramienta están en condiciones? |
| Mano de obra | ¿Las personas están capacitadas? ¿Se ajusta por prueba y error? |
| Material | ¿La materia prima cumple la especificación? |
| Medición | ¿El instrumento está calibrado? ¿El criterio de inspección es claro? |
| Medio ambiente | ¿Influyen la temperatura, la humedad, la luz o el polvo? |
En servicios y oficinas las categorías pueden cambiar (políticas, procedimientos, personas, sistemas), pero la lógica es la misma.
Ejemplo: piezas inyectadas con rebaba
| Categoría | Causas identificadas |
|---|---|
| Método | Parámetro de presión fuera del estándar; cambio de molde sin lista de verificación |
| Máquina | Molde desgastado; fuerza de cierre baja |
| Mano de obra | Operador sin capacitación; ajuste por prueba y error |
| Material | Resina húmeda; lote fuera de especificación |
| Medición | Inspección visual sin estándar; instrumento sin calibración |
| Medio ambiente | Temperatura alta; humedad elevada |
Doce causas posibles en lugar de una sospecha. El siguiente paso es priorizar con datos: revisar el registro de parámetros, medir la humedad de la resina e inspeccionar el molde, en vez de discutir quién tiene la razón.
Cómo hacerlo paso a paso
- Define el problema (efecto) de forma específica y medible: "rebaba en el 4% de las piezas de la inyectora 3".
- Dibuja la espina y anota las categorías (6M).
- Identifica las causas de cada categoría con el equipo, de preferencia en el gemba.
- Organiza, separando causas de síntomas y agrupando repeticiones.
- Analiza y prioriza las causas más probables con datos.
- Define un plan de acción para las causas confirmadas.
Relación con los 5 porqués
El Ishikawa abre el abanico; los 5 porqués profundizan en cada causa probable. En el ejemplo:
- ¿Por qué hay rebaba? Porque la presión de inyección está por encima del estándar.
- ¿Por qué está fuera del estándar? Porque se cambió el parámetro.
- ¿Por qué se cambió? Porque un operador lo ajustó para compensar una falla de llenado.
- ¿Por qué no hubo verificación? Porque no existe una lista de parámetros en el cambio de turno.
- ¿Por qué no existe? Porque el procedimiento nunca se estandarizó.
La causa raíz es la falta de estándar, y la acción es trabajo estandarizado, no un llamado de atención al operador.
Relación con el PDCA
En el PDCA, el Ishikawa entra en Planificar: definir el problema y analizar causas. Después viene Hacer, Verificar si la rebaba bajó y Actuar estandarizando lo que funcionó. El informe A3 suele incluir el diagrama en la sección de análisis.
Errores comunes y lista de verificación
- Problema definido de forma vaga.
- Lista de culpables en lugar de causas.
- Quedarse en el dibujo sin verificar las causas con datos.
- Hacerlo solo, sin quienes conocen el proceso.
- Elegir la causa por la opinión más fuerte de la sala.
- Efecto específico y medible.
- Equipo de distintas áreas.
- Causas en las 6 categorías.
- Causas probables verificadas con datos.
- Plan de acción con responsable y plazo.
Preguntas frecuentes
¿Qué es el diagrama de Ishikawa?
Es una herramienta visual, con forma de espina de pescado, que ordena las posibles causas de un problema por categorías.
¿Cuáles son las 6M?
Método, máquina, mano de obra, material, medición y medio ambiente.
¿Qué diferencia hay entre Ishikawa y 5 porqués?
El Ishikawa identifica muchas causas posibles; los 5 porqués profundizan en una causa hasta la raíz. Se complementan.
¿Quién creó el diagrama de Ishikawa?
Kaoru Ishikawa, ingeniero japonés y pionero del control de calidad en Japón.
¿Cómo priorizar las causas?
Verifica las más probables con datos del proceso; un diagrama de Pareto ayuda a mostrar cuáles pesan más.
