O que é layout industrial
Layout industrial, ou arranjo físico, é a organização de máquinas, pessoas, materiais e fluxos dentro da operação. Um bom layout reduz movimentação, encurta o lead time, melhora a segurança e libera espaço. Um layout ruim gera transporte, cruzamento de fluxos e estoque espalhado.

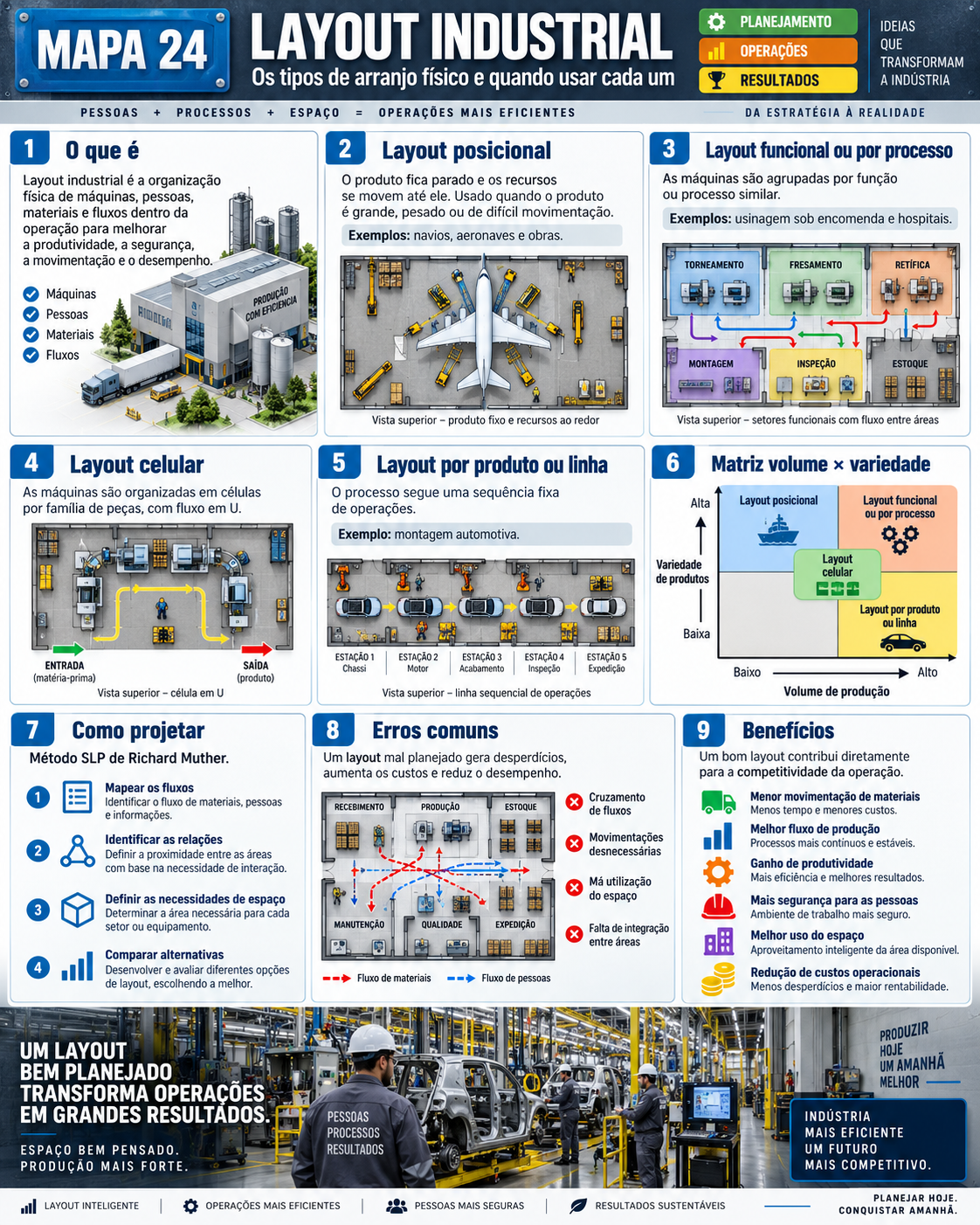

Mapa visual do layout industrial
O mapa mostra os quatro tipos com plantas vistas de cima, a matriz volume e variedade e o método de projeto.
Os quatro tipos de arranjo físico
| Tipo | Como funciona | Exemplos |
|---|---|---|
| Posicional (fixo) | O produto fica parado e os recursos vão até ele | Navios, aeronaves, obras |
| Funcional (por processo) | Máquinas agrupadas por função; as peças percorrem os setores | Usinagem sob encomenda, hospitais |
| Celular | Células com as máquinas necessárias para uma família de peças, em geral em U | Usinagem de famílias de peças, montagem de subconjuntos |
| Por produto (linha) | Sequência fixa de operações, uma após a outra | Montagem automotiva, envase |
Matriz volume e variedade
A escolha depende principalmente de quanto se produz e de quantos produtos diferentes passam pela fábrica:
- Baixo volume e alta variedade: posicional (produtos grandes) ou funcional.
- Volume e variedade médios: celular.
- Alto volume e baixa variedade: por produto, em linha.
Essa relação entre produto e processo foi popularizada por Hayes e Wheelwright no fim dos anos 1970. Fábricas reais costumam ser híbridas: linhas de montagem alimentadas por setores funcionais ou células.
Por que o Lean prefere células
A célula aproxima as operações e permite fluxo contínuo de uma peça. Em U, o mesmo operador atende a entrada e a saída, e a célula pode ser rebalanceada quando o takt muda. Ela reduz transporte, espera e estoque em processo, três dos 7 desperdícios.
Como projetar: o método SLP
O Systematic Layout Planning, de Richard Muther, organiza o projeto em quatro etapas:
- Fluxo: mapear o fluxo de materiais, pessoas e informações.
- Relações: definir a proximidade necessária entre as áreas.
- Espaço: calcular a área de cada setor ou equipamento.
- Alternativas: desenhar e avaliar opções, escolhendo a melhor.
O mapa do fluxo de valor e o diagrama de espaguete ajudam a enxergar o fluxo atual antes de mudar.
Erros comuns
- Cruzamento de fluxos de materiais e pessoas.
- Movimentações longas e desnecessárias.
- Má utilização do espaço.
- Não prever expansão futura.
- Ignorar segurança e ergonomia.
Benefícios de um bom layout
- Menos movimentação de materiais e custos menores.
- Fluxo de produção mais contínuo e estável.
- Ganho de produtividade.
- Mais segurança para as pessoas.
- Melhor uso do espaço disponível.
Perguntas frequentes
Quais são os tipos de layout industrial?
Posicional (fixo), funcional (por processo), celular e por produto (em linha).
Quando usar o layout por produto?
Quando o volume é alto e a variedade é baixa, como em montagem automotiva.
O que é layout celular?
É o arranjo em células, cada uma com as máquinas necessárias para uma família de peças, geralmente em U.
O que é o método SLP?
É o Systematic Layout Planning, de Richard Muther, que projeta o layout a partir do fluxo, das relações entre áreas, do espaço e de alternativas.
Qual a diferença entre layout funcional e celular?
No funcional, as máquinas ficam agrupadas por tipo e as peças viajam entre setores; no celular, as máquinas de diferentes tipos ficam juntas para uma família de peças.
Fontes
- MUTHER, R. Systematic Layout Planning. Boston: Cahners Books.
- TOMPKINS, J. A. et al. Facilities Planning. Hoboken: Wiley.
- HAYES, R. H.; WHEELWRIGHT, S. C. Link manufacturing process and product life cycles. Harvard Business Review, 1979.
