Calibración e incertidumbre de medición: control de instrumentos

Qué son la calibración y la incertidumbre de medición

La calibración compara un instrumento con un patrón trazable, en condiciones definidas, e informa el error de indicación. La incertidumbre de medición es el intervalo alrededor del resultado en el que se espera que esté el valor verdadero con una probabilidad declarada (normalmente cerca de 95%, con factor de cobertura k = 2).

Calibrar no es ajustar ni garantiza que el instrumento esté bien. El certificado muestra el error y la incertidumbre; la empresa decide si el instrumento sirve para la medición comparando ese resultado con la tolerancia del producto.

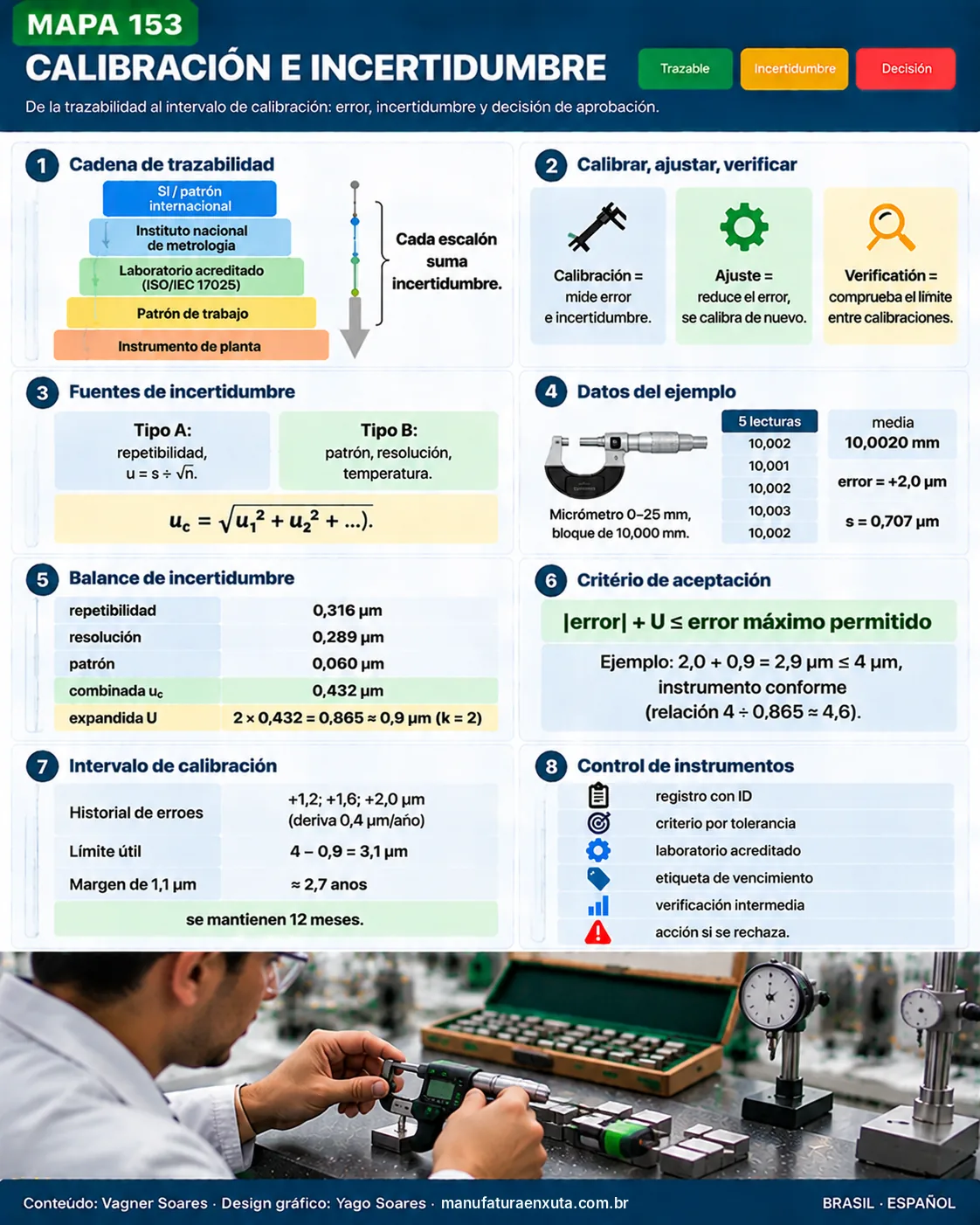

Mapa visual: cadena de trazabilidad e intervalo de calibración

El mapa muestra la cadena de trazabilidad hasta el patrón internacional, el balance de incertidumbre del ejemplo y el ciclo del intervalo de calibración.

Trazabilidad y los conceptos que se confunden

La trazabilidad metrológica es una cadena ininterrumpida de calibraciones, cada una con su incertidumbre: el instrumento de planta se calibra contra un patrón de trabajo, este contra un patrón de referencia de un laboratorio acreditado y este contra los patrones nacionales, vinculados al Sistema Internacional de Unidades (SI). Los laboratorios acreditados trabajan según la norma ISO/IEC 17025.

• Calibración: determina error e incertidumbre. No modifica el instrumento.
• Ajuste: intervención para reducir el error. Exige una nueva calibración después.
• Verificación: comprobación interna, con un patrón, de que el error sigue dentro del límite. Entre calibraciones es el control más barato.
• MSA / Gauge R&R: evalúa todo el sistema de medición (operador, método, pieza), no solo el instrumento. Vea MSA y Gauge R&R.

La ISO 9001 (apartado 7.1.5) exige que los recursos de seguimiento y medición sean adecuados, se mantengan y, cuando la trazabilidad es un requisito, se calibren o verifiquen a intervalos especificados contra patrones trazables, conservando información documentada. Más en ISO 9001; en el sector automotriz, la IATF 16949 añade requisitos sobre el alcance del laboratorio.

Cómo se calcula la incertidumbre

El método de la GUM combina las fuentes de incertidumbre, cada una convertida en desviación estándar (incertidumbre estándar u):

• Tipo A: proviene de datos repetidos. u_A = s ÷ √n.
• Tipo B: proviene de otra información, como el certificado del patrón, la resolución y la temperatura. En distribución rectangular, u = a ÷ √3, donde a es la semiamplitud. En un certificado con U y k, u = U ÷ k.

u_c = √(u₁² + u₂² + u₃² + …)  |  U = k × u_c (k = 2 para cerca de 95%)

Ejemplo resuelto: micrómetro de 0–25 mm

Ejemplo ficticio. Un micrómetro con división de 0,001 mm mide un bloque patrón de 10,000 mm (certificado: U = 0,12 µm, k = 2). Cinco lecturas: 10,002; 10,001; 10,002; 10,003; 10,002 mm. Media = 10,0020 mm, por lo tanto el error de indicación = +2,0 µm. Desviación estándar muestral s = 0,707 µm.

Resultado: error de +2,0 µm con U = 0,9 µm (k = 2). Nota: un balance completo incluiría también la temperatura y la deformación por fuerza de medición; el ejemplo las omite por simplicidad.

Decisión: ¿se aprueba el instrumento?

Suponga que la empresa fija un error máximo permitido de ±4 µm para este micrómetro (criterio interno derivado de la tolerancia de la pieza). Una regla simple y conservadora, con la incertidumbre en la cuenta:

Se aprueba si |error| + U ≤ error máximo permitido  →  2,0 + 0,9 = 2,9 µm ≤ 4 µm

El instrumento es conforme. La relación entre el error máximo y la incertidumbre es 4 ÷ 0,865 ≈ 4,6, por encima de la regla práctica de 4:1 muy usada en la industria. Si |error| + U superara 4 µm, lo correcto es ajustar, limitar su uso o retirarlo, y evaluar las mediciones anteriores como no conformidad.

Intervalo de calibración y control de los instrumentos

Ninguna norma fija un plazo único: usted lo define según uso, ambiente, estabilidad y criticidad (vea ILAC-G24 / OIML D10). El mejor dato es el historial: la deriva entre calibraciones. En el ejemplo, suponga errores de +1,2, +1,6 y +2,0 µm en los tres últimos años: deriva de 0,4 µm/año. El límite útil es 4 − 0,9 = 3,1 µm; quedan 1,1 µm, unos 2,7 años. Aun así, se puede mantener el intervalo de 12 meses hasta tener más datos.

1. Registre cada instrumento con identificación única, rango, resolución y responsable.
2. Defina el criterio de aceptación a partir de la tolerancia del producto, no de lo que informa el fabricante.
3. Elija un laboratorio con alcance de acreditación compatible con la magnitud y el rango.
4. Etiquete con la fecha de vencimiento y proteja contra ajustes indebidos.
5. Haga verificaciones intermedias con un patrón de banco.
6. Analice el historial y revise el intervalo; trate cada rechazo con una acción correctiva.
7. Incluya el tema en la auditoría interna y en el plan de control.

Errores comunes y limitaciones

• Confundir error con incertidumbre: el error tiene signo y puede corregirse; la incertidumbre es la duda que permanece.
• Aceptar el certificado sin leerlo: revise los puntos calibrados, el rango, la incertidumbre y el criterio de aceptación.
• Calibrar en un solo punto: el error varía a lo largo del rango. Calibre donde se usa el instrumento.
• Ignorar el ambiente: temperatura, vibración y suciedad alteran la medición.
• Plazo fijo para todo: sin historial, el intervalo es una conjetura.
• Creer que calibrar sustituye al MSA: un instrumento calibrado puede estar en un sistema con mucha variación por operador o método.

Preguntas frecuentes

¿Cuál es la diferencia entre calibración y verificación?

La calibración determina el error y la incertidumbre con un patrón trazable, normalmente en un laboratorio. La verificación comprueba que el error está dentro del límite, a menudo de forma interna.

¿Qué es la incertidumbre de medición?

Es la duda que queda en el resultado. Se expresa como U, por ejemplo ±0,9 µm con k = 2, que cubre cerca de 95% de los valores razonables.

¿Qué es la trazabilidad metrológica?

Es la cadena ininterrumpida de calibraciones que une su instrumento con los patrones nacionales y el SI, cada eslabón con su incertidumbre.

¿Cada cuánto se debe calibrar?

Ninguna norma fija un plazo. Defínalo según uso, estabilidad y criticidad, con el historial de deriva; 12 meses es un punto de partida común.

¿Instrumento calibrado es instrumento aprobado?

No. La calibración solo informa error e incertidumbre. La aprobación sale de compararlo con el error máximo permitido definido para el uso.

¿Cómo se calcula la incertidumbre expandida?

Se combinan las incertidumbres estándar como raíz de la suma de cuadrados y se multiplica por k. En el ejemplo: 2 × 0,432 = 0,865 µm.
